Уравновешивание

Порядок работы двигателя 1-2-4-3. Промежутки между вспышками равны 180є. Коленчатый вал двигателя имеет кривошипы, расположенные под углом 180є.

Центробежные силы инерции рассчитываемого двигателя и их моменты полностью уравновешены:

и (5.32)

Силы инерции первого порядка и их моменты также уравновешены:

и (5.33)

Силы инерции второго порядка для всех цилиндров направлены в одну сторону:

(5.34)

Уравновешивание сил инерции второго порядка в рассчитываемом двигателе нецелесообразно, ибо применение двухвальной системы с противовесами для уравновешивания значительно усложнит конструкцию двигателя.

Моменты от сил инерции второго порядка в связи с зеркальным расположением цилиндров полностью уравновешены:

(5.35)

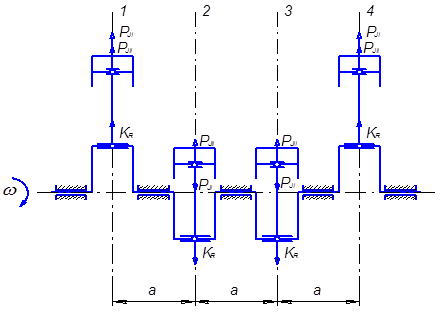

Рис. 5.1 Схема уравновешивания двигателя

Равномерность крутящего момента и равномерность хода двигателя.

Равномерность крутящего момента:

; (5.36)

Избыточная работа крутящего момента:

Дж (5.37)

где – площадь над прямой среднего крутящего момента, мм2.

рад в мм – масштаб угла поворота вала на

диаграмме Мкр.

Равномерность хода двигателя принимаем д=0.01.

Момент инерции движущихся масс двигателя, приведенных к оси коленчатого вала:

кг·м2 (5.38)
