Термостат

Автоматическое регулирование и поддержание циркуляции и необходимой температуры воды в системе охлаждения достигается при помощи термостата. Этот прибор включается в отводящую часть сиетемы охлаждения и работает при расширении элемента, действующего на детали, контролирующие проход воды при ее нагревании.

Разделяются термостаты по типу заполнителя (жидкий или твердый) и количеству клапанов (один или два).

На рис. 31 и 32 изображены схемы термостатов двигателя ЗИЛ-130.

В жидкостном термостате (см. рис. 31) с двумя клапанами на пустотелом стержне имеется верхний клапан патрубка 2, идущего к радиатору, нижний клапан 3 патрубка 4, идущего к насосу, и сильфонный баллон 5, заполненный легко кипящей жидкостью (эфир или смесь из V3 этилового спирта и 2/3 дистиллированной воды). При непрогретом двигателе сильфонный баллон сжат, верхний клапан закрыт, а нижний открыт (пунктир на схеме), и вода насосом перегоняется в рубашки цилиндров и из них на выход к термостату (малый круг циркуляции). Циркуляция по «малому кругу» ускоряет прогрев холодного двигателя. При нагреве воды сильфон расширяется и поднимается вверх, при этом верхний клапан открывается, а нижний закрывается, и вода направляется по патрубку к радиатору, из него — в насос, рубашки цилиндров, а из них — на выход к термостату (стрелки на схеме, большой круг циркуляции). Температура воды в начале расширения баллона у разных двигателей различна (60 - 75° С), клапаны термостата открываются полностью при 80 - 90° С.

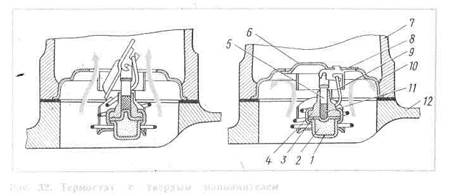

В одноклапанном термостате с твердым наполнителем толстостенный медный баллон / (см. рис. 32) заполнен смесью 2 церезина с медным порошком, имеющей наибольшее расширение при температурах 75 - 85 С; заполнитель-расширитель действует на резиновую мембрану 3, которая поднимает резиновый буфер , шток 5, находящийся в корпусе 4, и заслонку 6, 8 прохода воды.

Основой прибора служит корпус 10, зажатый между патрубком 12 головки двигателя и патрубком 7 радиатора. Закрывает заслонку возвратная коническая пружина отростком 9.

Термостат с твердым заполнителем более надежен в работе и герметизации системы с большим избыточным давлением. Он проще и дешевле в изготовлении.

В одноклапанном, обычно жидкостном, термостате имеется только один верхний клапан (двигатели ГАЗ-53 и ГАЗ-24).

В летнее время чистая мягкая вода (дождевая или снеговая) предупреждает образование накипи и коррозии. В качестве охлаждающей жидкости для зимнего времени употребляются смеси с низкой температурой замерзания (антифризы). Антифриз марки 40 составляется из 53% этиленгликоля и 47% воды, температура замерзания его — 40° С; антифризы ядовиты и расширяются сильнее, чем вода, поэтому объем заливаемого антифриза должен быть на 5 - 7% меньше объема воды.

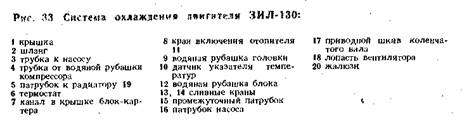

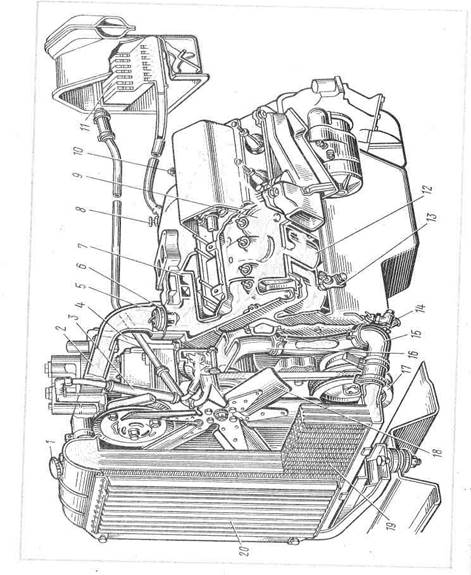

На рис. 33 изображена система охлаждения двигателя ЗИЛ-130.

В систему охлаждения двигателя автомобиля ЗИЛ-130 введено изменение для повышения циркуляции воды в головках при закрытом термостате; с этой целью включен дополнительный перепускной канал, соединяющий пространство под заслонкой термостата со всасывающим каналом насоса.

Емкости систем охлаждения автомобильных двигателей следующие: ГАЗ-53—21,5; ЗИЛ-130—25; ЗИЛ-375—34; ЯМЗ-236-45 и ГАЗ-24 11,5 л; в среднем на 1 кет максимальной мощности приходится 0,16-0,35 л (0,12-0,25 л!л. с).
