Схема размещения блоков исполнительной группы

Современный транспорт » Автоматизированные станционные системы » Схема размещения блоков исполнительной группы

Суть системы с блочным монтажом состоит в том, что каждыйтиповой блок изготавливается в заводских условиях и содержит в себе до 8–миреле, обеспечивающих управление и контроль какого-либо станционногообъекта. Электрическое соединение блоков между собой создает полную схемуЭЦ. В соответствии с видами станционных объектов разработаны схемы блоковсветофоров, участков пути и стрелок. Причем, для каждого из этих объектов всоответствии с их разновидностями или особенностями их примененияразработано несколько типов блоков.

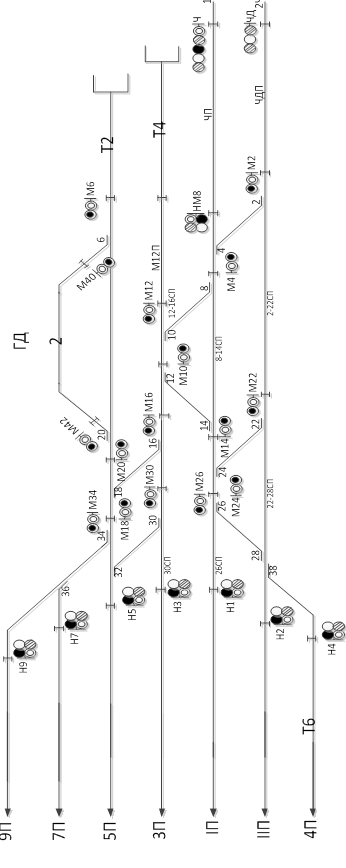

Рис. 2

Достоинством является уменьшение времени и ошибок при проектировании и монтаже систем ЭЦ, а также простота в обслуживании.

Блоки светофоров (ВД, ВI, ВII, ВIII, МI, МII, МIII):

1. По команде со схемы маршрутного набора фиксируют начало иконец задаваемого маршрута, т. е. выделяют из общей схемы ЭЦ требуемуючасть и подключают к цепям этой схемы питание с обеих сторон.

2. Фиксируют соблюдение условий безопасности, проверяемыхблоками других типов, входящих в выбранную цепь.

3. Включают требуемые огни светофора и контролируют ихисправность.

Путевые блоки (СП, УП, П):

1. Контролируют свободность своего участка пути и исправностьрельсов.

2. Замыкают и размыкают стрелки своего участка (блоки стрелочно-путевых участков СП).

3. Исключают встречные (лобовые) маршруты на свой участок пути(блоки приемо-отправочного пути П и блоки бесстрелочного участка пути вгорловине УП). Блоки стрелок (С, ПС):

1. Управляют стрелочными электроприводами с проверкой двухусловий безопасности (пусковой стрелочный блок ПС).

2. Контролируют положение стрелок (блок ПС).

3. В соответствии с положением стрелок коммутируютэлектрические цепи схемы ЭЦ, задавая их конфигурацию (стрелочно-коммутационный блок С).

Рис. 3

Рис. 4
