Расчет внешней характеристики тягового генератора

Внешняя характеристика ТГ строится для высшей позиции контроллера машиниста и представляет собой зависимость . Для ее построения необходимо задаться максимальным напряжением на зажимах ВУ, которое выбирается из условий надежности изоляции агрегатов и узлов силовых цепей электропередачи.

Максимальное значение выпрямленного напряжения на выходе ВУ, В

,

где = 500 В – максимальное линейное напряжение синхронного трехфазного генератора.

= 1,38 ∙ 500 = 690 В

Определяем значения минимальных, номинальных и максимальных токов и напряжений на выходе ВУ. Номинальное напряжение (напряжение продолжительного режима) ВУ, В

,

где – коэффициент регулирования ВУ по напряжению = 1,6.

Номинальный ток ВУ, А

,

Минимальный ток ВУ, А

Максимальный ток ВУ, А

,

где – коэффициент регулирования ВУ по току (=2,4).

= 2,4 ∙ 3438 = 8251,2 А

Минимальное напряжение ТГ (ВУ), В

Задавшись несколькими значениями токов ВУ в диапазонах от до и от до , определяем соответствующие им значения напряжений

Результаты расчетов сводятся в таблицу 1.

Таблица 1 – Расчетная таблица внешней характеристики ВУ

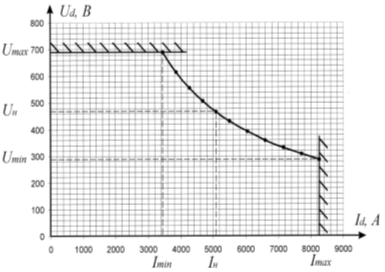

По полученным данным строится внешняя характеристика ВУ, ограниченная гиперболой и прямыми и .

Рисунок 1 – Внешняя характеристика ВУ
