Как производится балансировка колёс

Шина представляет собой сложное технологическое изделие, состоящее из большого числа разнородных элементов из разных составов резиновой смеси, а также стали, текстиля, синтетических материалов. Поэтому создать равномерное распределение материалов, а следовательно и массы задача сложная и это неизбежно приводит к появлению «тяжелых» мест шины в протекторной части, а также в боковине.

Кроме того, колесо в сборе может быть установлено с нарушением центровки относительно ступицы автомобиля, диск имеет отверстие под вентиль и сам вентиль имеет некоторую массу.

При вращении колеса на элемент массы участвующий в круговом движении действует центробежная сила, величина которой зависит от массы участка, расстояния от оси вращения, а также от линейной скорости вращения. Причем зависимость от скорости квадратичная. Именно эта сила и будет при вращении колеса создавать переменную по направлению результирующую силу, а также переменный по направлению вращающий момент на оси, что ведет к возникновению вибраций колеса, вибраций элементов рулевого управления и подвески. Это воздействие равносильно применению на автомобиле деформированного колеса. В результате, снижается безопасность движения, а также существенно ухудшает комфортность и в конечном счете приводит к разрушению элементов подвески и преждевременному износу шины.

Как же бороться с этим явлением? Ответ прост – необходимо компенсировать неоднородность массы, используя так называемые балансировочные грузики.

Различают статический и динамический дисбаланс.

Статический дисбаланс — это неравномерное распределение масс по оси вращения. При статическом дисбалансе колесо бьет в вертикальной плоскости. Для устранения этого явления к колесу необходимо приложить компенсирующую силу равную по величине, но противоположную по направлению центробежной силе. Это достигается прикреплением дополнительного грузика в диаметрально противоположной точке нахождения неуравновешенной массы. Такой процесс называется статической балансировкой. Без проведения статической балансировки невозможна и другая процедура: сход-развал — установка правильного угла наклона колеса, от которого зависит управляемость автомобиля.

Динамический дисбаланс — это неравномерное распределение масс в плоскостях параллельных направлению движения. При динамическом дисбалансе на колесо действует пара сил противоположно направленных, создающих переменный момент – «расскачивая» колесо из стороны в сторону. Такая балансировка предотвращает раскачивание колеса из стороны в сторону — основного явления при возникновении динамического дисбаланса. Процедура исправления дефектов производится при быстро вращающемся колесе. Она позволяет более точно установить и устранить все дефекты. После этого выполняют развал схождение.Динамическая балансировка проводится на специальных балансировочных стендах.

В основном при балансировке колеса имеет случай комбинированного дисбаланса, сочетающий статическую и динамическую составляющую.

Сейчас, скорости перемещения возросли, для высокоскоростных автомобилей необходима весьма точная балансировка, сделать которую возможно только на оборудовании высокого класса и квалифицированным персоналом. Кроме того, дополнительную коррекцию неравномерности масс элементов подвески, участвующих во вращении и неточности центровки колеса на ступице возможно осуществить на автомобиле при проведении финишной балансировки.

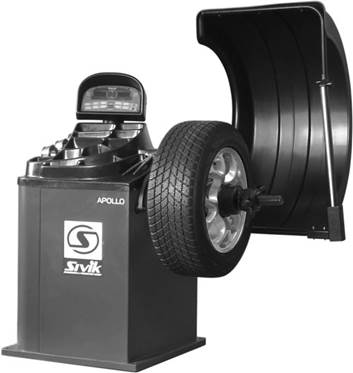

Балансировочный станок APOLLO

Функциональные особенности:

Высокая производительность и точность балансировки колес за счет применения прогрессивных технологий:
