Подвеска Toyota Corolla

Предварительные проверки

Проверьте величину износа шин и давление в шинах. В зависимости от комплектации, условий эксплуатации и качества установленных шин давление в шинах в холодном состоянии 2,2 - 2,6 кПа

Проверьте осевой зазор подшипников ступиц.

Проверьте биение колеса. Биение менее 3,0 мм

Проверьте надежность крепления деталей подвески.

Проверьте состояние рулевых тяг.

Проверьте правильность работы амортизаторов.

Измерьте установочную высоту автомобиля:

Примечание:

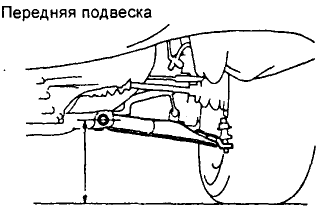

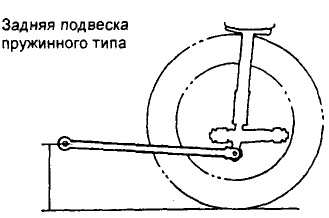

Передняя подвеска: измерьте расстояние от земли до центра переднего болта крепления нижнего рычага подвески. Задняя подвеска: измерьте расстояние от земли до центра болта крепления продольного рычага. Перед проведением проверки регулировки углов установки колес, необходимо отрегулировать установочную высоту в соответствии с установленными нормами. Если величина установочной высоты не соответствует нормам, то следует попытаться скорректировать ее, нажимая на кузов вниз или приподнимая кузов вверх.

Установочная высота моделей до 95 г.

Размер шин

Передняя подвеска

Задняя подвеска

175/70R13 82S175/70R13 82H175/65R14 82H

185 мм

245 mm

185/65R14 85H

190 мм

250 mm

175/70R13 82S, 82Н (Усиленная подвеска)

206 mm

266 mm

Регулировка углов установки передних колес

Проверка и регулировка схождения.

Проверьте величину схождения. Если она не соответствует заданным условиям, то произведите регулировку.

Схождение при проверке:

А + B = 0,1° ± 0,2° C-D=1 ± 2мм

Для регулировки:

Снимите хомуты чехлов

Ослабьте контргайки наконечников рулевых тяг

Отрегулируйте величину схождения путем поворота левого и правого наконечников рулевых тяг на одинаковое число оборотов. Cхождение при регулировке:

A + В = 0,1° ± 0,1° C-D= 1 ± 1 мм

Примечание: убедитесь в том, что длины правой и левой тяг одинаковы. Разница длин тяг менее 1мм.

Затяните контргайки наконечников рулевых тяг. Момент затяжки 56 Н-м.

Установите на место чехлы и закрепите их хомутами.

Проверка углов поворота колес

Модели с усиленной подвеской:Внутреннее колесо: 40°00' ± 2°Внешнее колесо: 34°00' ± 2°

Остальные модели: Внутреннее колесо: 39°05' ± 2°Внешнее колесо: 33°00' ± 2°

Особенности текущего ремонта объекта исследования и специфика применяемого при этом технологического оборудования

Основные неисправности в подвеске и их устранение

Причина поломки	Устранение или предотвращение
Шум и стук в подвеске при движении автомобиля
Неисправность амортизаторов	Отремонтировать амортизаторы
Ослабление затяжки болтов, крепящих штангу стабилизатора поперечной устойчивости на лонжеронах кузова или на нижних рычагах подвески	Проверить состояние резиновых подушек, затем подтянуть болты и гайки крепления штанги, при износе резиновых подушек заменить их
Износ резино-металлических шарниров рычагов подвески	Снять и заменить шарниры
Ослабление крепления амортизаторов или износ резиновых втулок проушин амортизаторов	Затянуть болты и гайки крепления амортизаторов, заменить резино-металлические втулки в проушине амортизатора
Износ деталей шаровых опор подвески	Заменить шаровые опоры в комплекте
Износ или повышенный зазор в подшипниках колес	Снять колесо, ступицу с тормозным диском, проверить техническое состояние подшипников, при необходимости заменить их и отрегулировать зазор
Деформация кронштейна буфера хода сжатия и стойки передней части кузова	Выправить кронштейн истойку
Деформация полки усилителя верхнего рычага подвески	Заменить рычаг
Полный износ резиновых втулок верхних или нижних рычагов	Изношенные втулки заменить
Отсутствие смазки в шарнирах стойки	Смазать шарниры
Не поддаются регулировке углы установки передних колёс
Деформация оси нижнего рычага	Заменить ось
Деформация поперечины подвески в зоне передних болтов крепления осей нижних рычагов	Отремонтировать или заменить поперечину
Износ резино-металлических шарниров (сайленблоков) рычагов подвески	Заменить шарниры (сайленблоки)
Увод автомобиля от прямолинейного движения
Разное давление воздуха в шинах	Проверить и установить нормальное давление в шинах
Нарушение углов установки передних колёс	Проверить и отрегулировать установку колёс
Неправильный зазор в подшипниках передних колёс	Отрегулировать зазор
Деформация поворотного кулака или рычагов подвески	Разобрать подвеску и с помощью специального приспособления проверить кулак и рычаги; в случае большой деформации заменить их
Неодинаковая упругость пружин подвески	Заменить пружину, потерявшую упругость
Неполное растормаживание тормозного механизма колёса	Устранить неисправность
Значительная разница в износе колёс	Заменить изношенные шины
Повышенный дисбаланс передних колёс	Отбалансировать колёса
Нарушение параллельности осей переднего и заднего мостов	Проверить положение оси заднего моста по отношению к переднему и устранить причину непараллельности
Деформация лонжерона рамы	Выправить лонжерон или заменить раму
Самовозбуждающееся угловое колебание передних колёс
Давление воздуха в шинах не соответствует норме	Установить нормальное давление воздуха в шинах
Недопустимый зазор в подшипниках ступиц колёс	Разобрать, заменить изношенные детали, смазать консистентной смазкой и отрегулировать зазор в подшипниках
Не работают амортизаторы	Отремонтировать и заправить жидкостью или заменить амортизаторы
Ослабление крепления поворотного кулака или его деформация	Подтянуть крепления кулака, при его деформации заменить поворотный кулак
Нарушение углов установки передних колёс	Проверить и отрегулировать углы развала, продольного наклона оси поворота и схождение колёс
Износ резино-металлических шарниров (сайленблоков) рычагов подвески	Заменить сайленблоки
Большой дисбаланс колёс	Проверить и отбалансировать колёса
Износ шаровых опор	Заменить опоры
Вмятины и трещины на кромках, прорезы корпуса шаровой опоры от ударов пальца
Увеличенный динамический ход рычагов подвески вследствие деформации кронштейна буфера сжатия	Отремонтировать кронштейн и стойку
Вертикальные колебания передних колёс (жёсткие удары)
Большой дисбаланс колёс	Проверить и отбалансировать колёса
Осадка пружин подвески	Заменить пружины новыми
Не работают амортизаторы	Отремонтировать или заменить амортизаторы
Не работает стабилизатор поперечной устойчивости	Проверить состояние резиновых подушек стабилизатора, при износе заменить; затянуть болты и гайки крепления штанги
Увеличенный зазор в верхней шаровой опоре. Растрескивание корпуса нижней шаровой опоры
Повышенный износ трущихся деталей шаровой опоры в результате её загрязнения из-за негерметичности или повреждения пыльника	Заменить шаровую опору и защитный чехол (пыльник)
Боковой крен ненагруженного автомобиля (разность высоты фар более 25 мм)
Осадка или поломка пружины (рессоры). Оседание резиновой втулки сайленблока или деформация нижнего рычага	Выявить дефектную деталь и заменить новой
Проседание передней части автомобиля
Поломаны листы торсионов или пружины передней подвески	Заменить поломанные детали
