Котлованами называются выемки, ширина которых мало отличается от длины. Котлованы необходимы для строительства сооружений. Ширина дна котлованов зависит от ширины возводимой конструкции и ее материала (сборный или монолитный железобетон), наличия и вида крепления котлована, а также используемых средств водопонижения.
При сборных конструкциях гидроизоляцию стен выполняют с наружной стороны, поэтому во время выполнения земляных работ, между стенами конструкции и креплением котлована (рисунок 1.4) должно оставаться рабочее пространство. При расположении водопонижающих систем вне котлована это рабочее пространство составляет 1,2м, а при креплении иглофильтров к сваям крепления - 1,5 м /3/.
Рисунок 1.4- репление котлована:
1 - свая; 2 - пояс; 3 - расстрел; 4 - временные пояса; 5 - ограждение котлована; 6 - глиняная обваловка; 7 - деревянная распорка; 8 - засыпка пазухи песком; 9 - бетон; 10 - постоянная конструкция
В последнее время все большее распространение в земляных работах получает система крепления из забивных свай с растяжками и анкерами, заделанными в грунт (рисунок 1.5). Растяжки из стальных стержней вводят в наклонные скважины, пробуриваемые за пределы призмы обрушения грунта. Их концы заанкеривают в грунте нагнетанием цементно-песчаного раствора.
При производстве земляных работ в непосредственной близости от жилых и производственных зданий, культурно-исторических памятников и ответственных сооружений, где забивка свай недопустима, используют буронабивные сваи.
В скальных грунтах, допускающих крутые откосы, разработку котлованов ведут без крепления.
Рисунок 1.5- Анкерное крепление котлована:
1 - свая крепления котлована; 2 - пояс из двух двутавров; 3 - тяга анкера; 4 - заделка анкера
В котлованах с откосами грунт разрабатывают экскаватором-драглайном с ковшом вместимостью 1 м3. Крутизну откосов принимают близкой к углу внутреннего трения грунта. При сооружении станций, когда пролет козлового крана для монтажа обделки меньше ширины котлована поверху, а также при многоярусном водопонижении устраивают уступчатые откосы с бермами достаточной ширины для размещения подкрановых путей и оборудования. При открытом водоотливе котлован разрабатывают ярусами (рисунок 1.6). Разработку каждого яруса начинают с проходки пионерной (разрезной) траншеи глубиной, несколько превышающей высоту яруса. Уклон траншеи принимают противоположным направлению движения экскаватора. В начале траншеи (вблизи съезда в котлован) устраивают водоприемный зумпф для сбора фильтрующейся воды, Насосы для откачки воды устанавливают на дне траншеи вблизи зумпфа, а при больших водопритоках - у верхней бровки траншеи. По окончании выемки грунта очередного яруса у стен котлована устраивают водосборные канавы.
В готовом осушенном котловане весь фильтрационный поток должен собираться канавками или траншеями. В местах сосредоточенной фильтрации воды через стены или откосу котлована с выносом грунта устраивают фильтрующие перегрузки. Обеспечение устойчивости земляных сооружений является важнейшим требованием, предъявляемым к ним. Чтобы её обеспечить, земляные сооружения возводят с откосами необходимой крутизны. Крутизна откоса выемки или насыпи зависит главным образом от угла естественного откоса грунта. Её принимают в зависимости от глубины выемки или высоты насыпи, свойств грунта, их влажности, характера сооружений (постоянные или временные) и других факторов. Наибольшая допустимая крутизна откосов котлованов и траншей глубиной до 5 м, отрываемых в нескальных грунтах выше уровня грунтовых вод (УГВ) или в грунтах, осушенных с помощью искусственного водопонижения, регламентируемого СНиПами /3/.

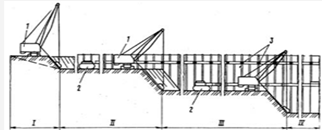

Рисунок 1.6 - Технологическая схема разработки и крепления котлована с применением двухъярусного анкерного крепления:
I - разработка грунта ниже уровня верхнего яруса крепления; II - устройство верхнего яруса крепления и разработка грунта ниже уровня нижнего яруса крепления; III - устройство нижнего яруса крепления и разработка грунта до низа котлована; 1 - экскаватор-драглайн; 2 - самоходная установка для устройства анкеров; 3 - анкеры
