Определение параметров и характеристик электрического тормоза проектируемого тепловоза

Современный транспорт » Расчет электрической передачи мощности тепловоза » Определение параметров и характеристик электрического тормоза проектируемого тепловоза

Страница 2

Задаваясь значениями скорости в диапазоне от до , вычисляем соответствующие им максимально допустимые по условиям коммутации значения . Эти значения токов (с соответствующими им значениями скорости) подставляются в уравнение, после чего определяются значения ограничения тормозной силы тепловоза по коммутации (вид этого ограничения на рисунке 6 представлен кривой 3).

Таблица 6 – Расчет ограничения тормозной силы тепловоза по коммутации

NКТ, Н

2132,26

2092,51

2009,94

V, км/ч

96,99

57,18

32,41

395,72

658,71

1116,29

ВН, Н

30758,62

144567,27

732481,13

5) Для построения ограничения тормозной характеристики тепловоза по условию сцепления колес с рельсами используется формула

где – коэффициент сцепления колеса с рельсом при реостатном торможении.

Вид этого ограничения на рисунке представлен кривой 4.

Таблица 7 – Расчет ограничения тормозной характеристики тепловоза по условию сцепления колес с рельсами

V, км/ч

25

30

35

35,14

40

45

ψ

0,223185

0,215966

0,209875

0,209718

0,204667

0,200162

ВН, Н

361696,6

349997,3

340125,9

339871,7

331685,3

324385,2

Построим также зависимость мощности ВУ (отдаваемой в цепь возбуждения генерирующих ТЭД) от скорости движения тепловоза. Для ее построения определяется мощность ВУ в (кВт) по формуле

где – величина сопротивления балластного резистора;

обычно, =0,3 Ом;

– сопротивление обмотки возбуждения ТЭД, приведенное к *,Ом.

Задавшись рядом значений скорости от до , определяем соответствующие им значения чисел якоря генерирующего ТЭД и . Затем по нагрузочным характеристикам при токе равном по значениям определяются необходимые величины тока возбуждения генерирующих ТЭД – .

Вид зависимости представлен кривой 5.

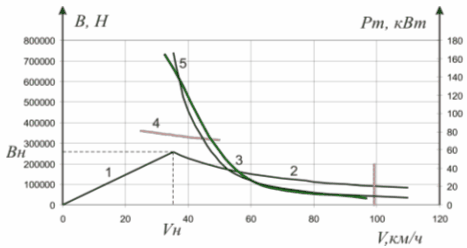

Рисунок 8 – Предельные тормозные характеристики тепловоза

Таблица 8 – Расчет зависимости мощности ВУ от скорости движения тепловоза

V, км/ч

35,14

40

50

60

70

80

90

100

110

n*, c-1

10,65252

12,12581

15,15726

18,18871

21,22016

24,25161

27,28306

30,31451

33,34596

, B c/об

42,20598

37,07795

29,66236

24,71863

21,1874

18,53898

16,47909

14,83118

13,48289

640,6732

501,8873

339,2907

255,9199

208,6274

179,8618

161,461

149,2431

140,9013

166,8118

102,3685

46,78402

26,61716

17,68873

13,14714

10,59471

9,051953

8,068334
